随着电子科技的飞速发展，PCB（印刷电路板）作为电子设备的基础组件，其质量的要求也日益提高。其中，PCB线路板的颜色一致性是评估其质量的重要指标之一。为了准确测量PCB线路板的颜色差异，我们采用了分光测色仪这一精密仪器。本文将对分光测色仪测量PCB线路板颜色差异的原理、产生原因及注意事项进行详细介绍。
一、PCB线路板色差产生原因
PCB线路板的颜色差异可能由多种因素引起。首先，原材料的不同批次可能导致颜色差异。其次，生产工艺的微小差别，如曝光和显影工艺控制不准确、温度和湿度的变化、设备老化等，都可能影响阻焊层的颜色。此外，铜箔的影响也不容忽视，因为铜箔层的反射会导致颜色差异。
二、分光测色仪测量原理
分光测色仪是一种基于CIE色度系统的高精度颜色测量仪器。它通过测量物体反射或透射的光线，获取颜色信息。测量时，仪器会发出一定波长的光线照射到待测物体上，然后测量物体反射或透射的光线强度，从而计算出物体的颜色值。分光测色仪具有高分辨率和高精度，能够捕捉到微小的颜色差异，因此非常适合用于测量PCB线路板的颜色差异。

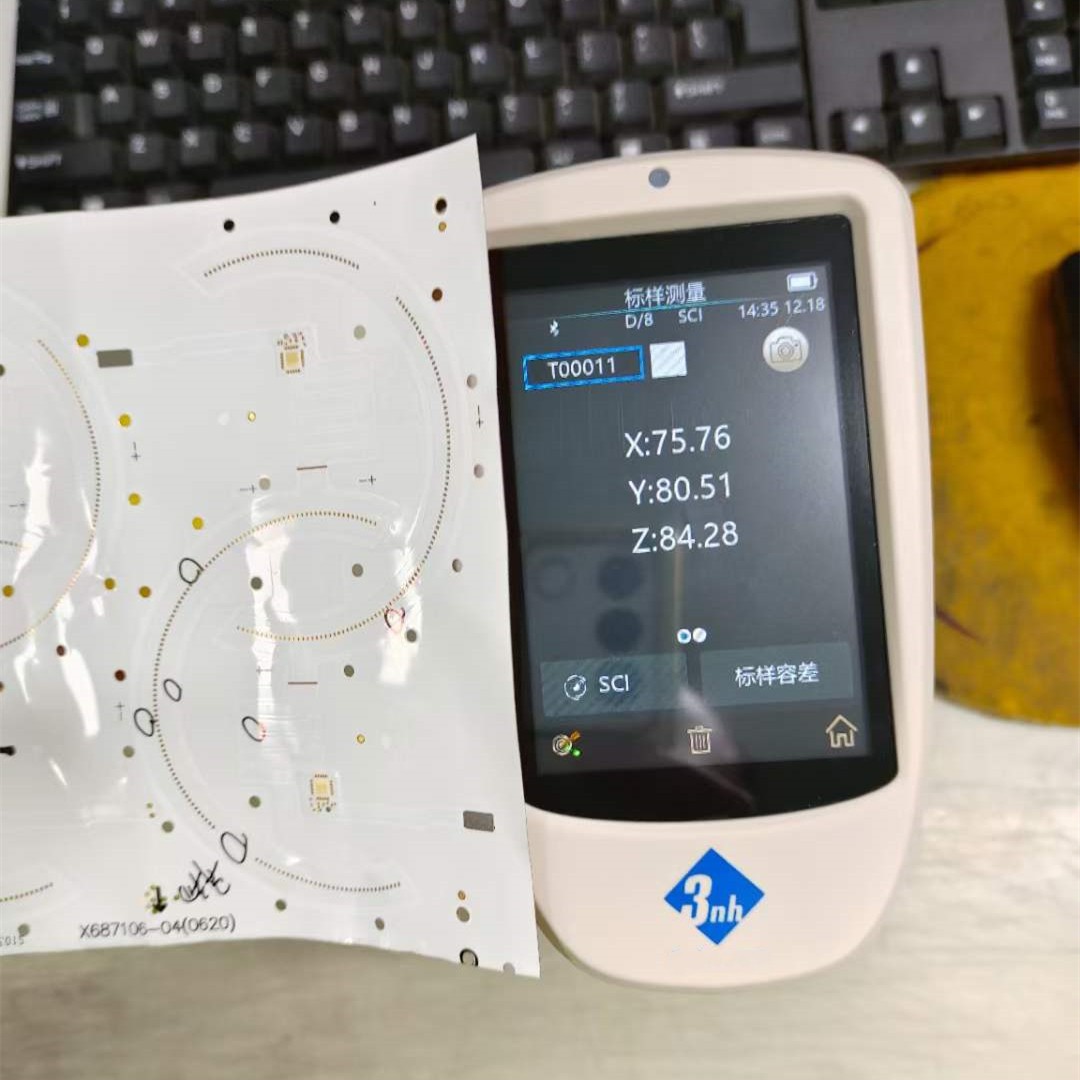

如图1（仪器测量）
如图2（仪器测量）
如图3（软件分析）
三、使用分光测色仪测量PCB线路板颜色差异的注意事项
1. 准备样品：确保样品的表面干净、平整、无杂质。样品的选择和准备对于测量结果的准确性至关重要。
2. 仪器校准：使用标准样品校准仪器，确保仪器的准确性。校准过程中，应严格按照仪器说明书的要求进行操作。
3. 测量操作：将PCB线路板放置在仪器的测量台上，按照仪器说明书的要求进行测量。通常需要选择适当的测量波长、积分时间等参数。
4. 数据记录与分析：将测量结果记录下来，包括颜色值、波长、强度等数据。然后，根据测量结果进行数据分析，以评估PCB线路板的颜色差异。
5. 仪器清洁与维护：使用完毕后，及时清洁仪器，保持仪器的干净和良好状态。分光测色仪是一种精密仪器，需要小心操作，避免碰撞和损坏。
综上所述，分光测色仪作为一种高精度颜色测量仪器，对于监控PCB线路板颜色差异具有重要意义。在使用过程中，需要注意样品的选择和准备、仪器的校准与操作、数据的记录与分析以及仪器的清洁与维护。只有这样，我们才能准确测量PCB线路板的颜色差异，从而确保产品质量和生产效率。
